1、振動篩概要、原理及用途
旋振篩是一種特殊型、高精度細粉篩分機械。適合于干式、濕式及多種幾何物料的篩分作業，高性能、低噪音、全封閉經構，無粉塵溢散，可連續作業。該系列篩機可通過不同目數和篩網，把不同顆粒、粉狀物料很好的連續分離，以滿足各種不同用戶的需要。
旋振篩由立式振動電機軸的上、下兩端裝有失衡的偏心重錘產生激振，由于振動電機的旋轉，使篩機參振部分在水平、垂直、傾斜的三次元運動。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡，滿足各種比重物料的***佳篩分效果。調節上部、下部重錘的配重塊，可以達到不同的激振力，以達到不同比重、不同目數物料的***佳篩分量。
適用范圍：
1、化工行業：樹脂、涂料、工業藥品、化妝品、油漆等。
2、磨料、陶瓷行業：氧化鋁、石英砂、泥漿、高嶺土，碳化硅、噴霧土料等。
3、食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
4、造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收等。
5、金屬、冶金行業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、石灰、石英砂、高嶺土、氧化鋁、重質碳酸鈣等。
6、制藥行業：中藥液、西藥粉、西藥液體、中西藥顆粒等。
7、公害處理類：廢油、廢水、染整廢水、助劑、活性碳等。

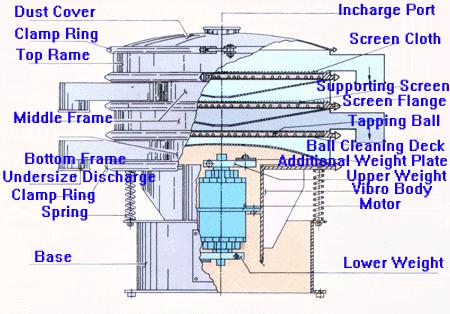

2、各部位名稱及圖解
附圖一
3、振動篩的安裝
3．1取下運輸支撐。由于篩機的底座和篩框是通過彈簧洼接的，因此在運輸時通過運輸支撐牢固篩機上半部。在進入安裝現場后，應將運輸支撐取下來。嚴禁未取運輸支撐試機。
3．2按照各部名稱圖，仔細檢查有無異常部位，如有異幫部位請與本廠聯系。
3．3安裝時應將篩機放在水平的基礎上。在不打基礎的場合下，應在工作臺和機座之間敷設防振橡膠板。
3．4振動電機及篩機內的電纜線經受著劇烈的振動，為安全應接標準地線。
3．5振動篩每層都可以做360度旋轉，松開鎖環螺栓、調整好每層出料嘴所需位置，然后切記上鎖緊束環螺栓。上緊方法是一邊上螺帽，一邊用硬木棒或橡膠錘敲擊鎖緊束環周邊，直到鎖緊為止。
4、試運行
4．1閉合電源開關，運行20—30分鐘空轉，電機一般情況下應為順時針方向運轉，如方向不對，請調整三相電源。
4．2應確認振動電機在額定電流內運轉，在開始運轉時，特別是在低溫場合，電流會略高；但在20—30分鐘內，應減少到額定電流值內。
4．3篩機不得有異常聲音發生，如有異常聲音發生，應迅速關機進行檢查，異常聲音的發生一般是由緊固部分松動造成。特別是在運輸和分解后再組裝時造成，要十分注意各部分的緊固。篩機在起動和停機時有瞬間的共振區（1—3秒鐘），此時振幅和噪聲明顯增大，屬正?，F(xiàn)象。
4．4空運轉后，可將少量的物料通過進料口進入篩機，而后慢慢地增加到所需和所能承受的給料量，此時應根據網面出料情況進行重錘的調整，使篩機的效率達到***佳狀態。
4．5該系列篩機一般物料不配備彈跳球裝置；即可滿足篩分要求，特殊物料需要配置彈跳球裝置另行設計安裝，此時空載噪音會所增加。
5、上、下重錘的調整
5．1改變上下重錘的相位角，可以改變網上物料的運動軌跡和停留時間。（參照?qǐng)D2）為使篩機適應各種物料所需求的分離狀態，如物料的分布，處理量、分離效率、過網率等各種變化，應將它調整到***佳狀態。
5．2上重錘不可調整角度，下重錘松開鎖緊螺栓，可以隨意旋轉調整角度。在重錘下部安裝有刻環，對應下重錘兩側有刻度線，將下重錘的刻度線從0順時針調整到適當?shù)目潭葦?shù)值，把固定螺栓上緊。將少量物料放在篩機上面，使篩機運動，做篩面物料運動軌跡檢查，如處理參數都達到***佳效果后，停機上緊固定螺栓調整就結束了。切記上緊固定螺栓。
注意有時因物料的比重、濕度、堆放傾斜角參數的影響，上述調整相位你是不要能一次調整成功的，所以請用戶要有充分的耐心進行調整，使篩機發揮應有的高效率。
5．3附加重塊的調整。在上下重錘的一側裝有附加重塊，它的作用是增減篩機的激振力的，是根據用戶篩機的層數，物料比重不同來增減激振力，增減附加重塊的多少達到***佳篩分的效果。

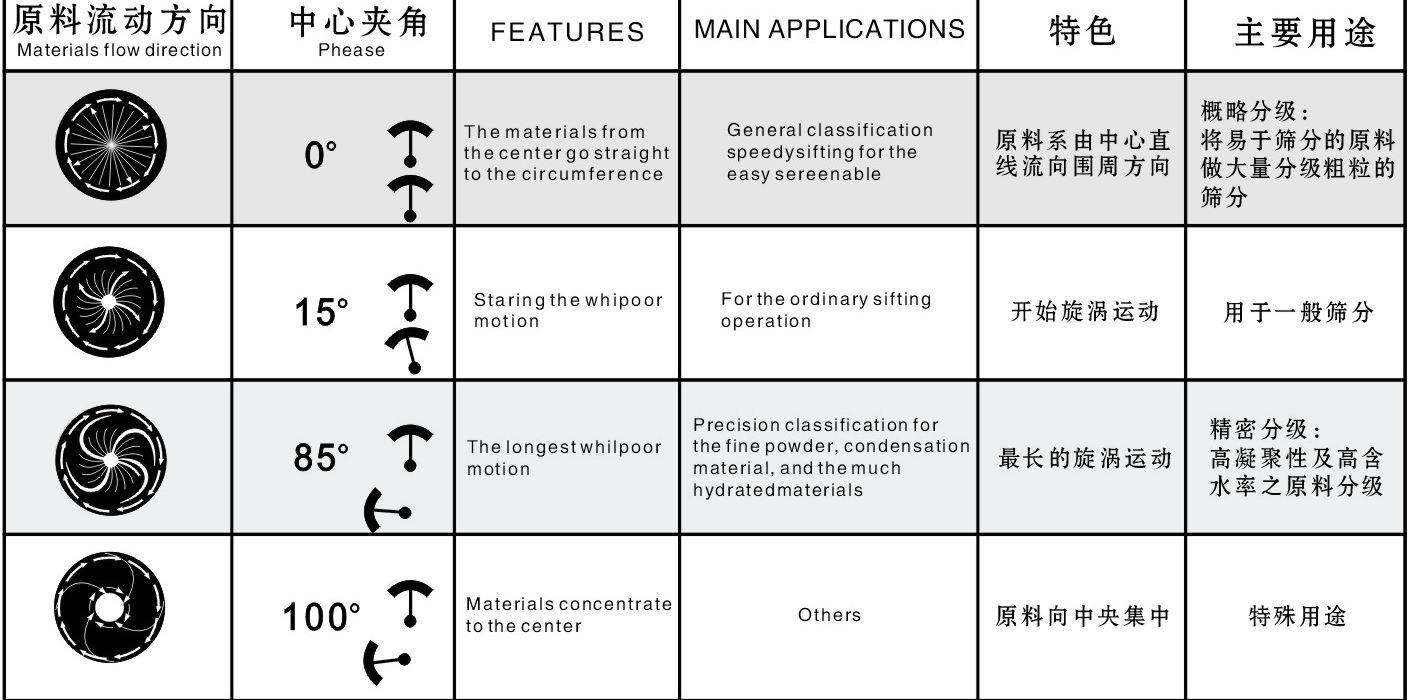

附圖2
物料的運動軌跡圖：
6、日常檢查及保養
6．1仔細檢查篩機各個結合處的緊固螺栓有無松動。如有松動繼續運轉會造成篩機損壞。
6．2從振動電機到開關的接線有無磨損，更換電纜時要使用氯丁耐振電纜。嚴禁缺項運轉。
6．3檢查電機有無異常聲音和異常發熱現象。電機軸承部分的溫度極限比環境溫度40度。如不正常要加潤滑油（殼牌、愛萬利、RL3潤滑脂），或更換軸承。電機的裝修應由具有 知識技工進行。
6．4篩網是否張緊，網面是否破損，如有破損及時換網。
6．5篩機每次使用完畢一定要把內部清理干凈。
7、篩網更換
7．1發現篩網破損，需要更換新的篩網時，只要松開外部鎖緊環上的螺栓，就可取下篩格，拿出篩網架，去掉橡膠密封圈、緊固螺栓、松開篩網架的緊固螺栓即可更換破損篩網。
7．2然后換上新網，按7．1倒序重新裝上即可。注意：網一定要平整堅固，要先鎖緊篩網架的下部螺栓，再鎖緊上部螺栓，外部的兩條螺栓一定要上緊。在鎖緊格上螺栓的同時要用橡皮錘或木棒錘擊鎖緊環外圓周邊以使各部件緊密結合。
8、設備的養護
8．1設備運轉時要經常加油，每周加油兩次，注殼牌、愛萬利、RL3潤滑脂。
8．2每三個月要進行一次小修和維護，6—12個月進行一次大修，檢修時要檢查電機，各緊固件有無松動，拆開振動器清洗檢查軸承，油封，磨損嚴重應更換。
8．3定期檢查電纜線（三個月?lián)Q一佼電機引線）。
9、一般故障及其排除方法（如圖所示）
現象 | 原因 | 排除方法 |
振動電機運轉不良 | 確認電源 | 檢修電源系統 |
電纜是否斷線 | 換電纜線 |
缺項運轉燒壞電機 | 更換電機 |
軸承損壞 | 更換軸承 |
注入過多潤滑脂 | 繼續運轉 |
聲音異常 | 鎖緊環未鎖緊 | 鎖緊銅螺母 |
基臺不平或有異物 | 稿平基臺、去掉異物 |
彈簧斷掉或脫位 | 更換或復位 |
上下重錘松脫 | 鎖緊上下錘 |
機體、出料口接觸硬物 | 機體周圍20厘米內不得有硬物 |
彈跳球托板未放正 | 重新放正 |
彈跳球托板破裂 | 更換新板或修復 |
原料無法自動排出 | 電機旋轉方向錯誤 | 調整三相電源 |
上下重錘夾角過大 | 調整角度 |
篩網易破損 | 原料直接沖擊網面 | 必用緩沖器 |
篩網沒有拉緊 | 換網時一定拉緊 |
托網已破損 | 更換新托網 |
橡膠密封圈損壞 | 貼緊或更換 |
